一、紅外熱成像技術在消防方面的應用綜述：

紅外熱成像技術以溫度場紅外成像測溫為基礎，是目前預知性維護的高技術領域，也是預防消防災害的唯一有效、高效手段。是發達國家預防各行業、電力、石化以及危險品火災、燃爆的重要手段！

在災害后的救災方面，紅外熱成像也具有無法比擬的優勢。一方面可將手持式紅外熱成像儀配備給消防人員進行現場搶救，以便最大限度地躲避危險區域進行自救救人。

另一方面在大規模的救災方面，也可以轉載在無人機上，通觀火災現場，測繪溫度場與危險點，指揮全局！

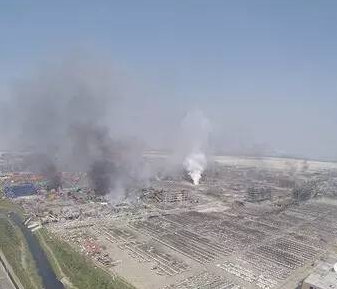

無人機在天津?yàn)I海消防現場的可見光觀測

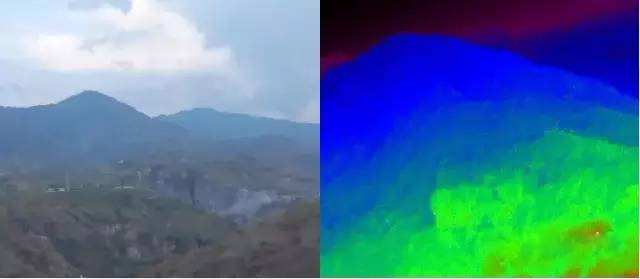

在山區的紅外熱成像圖像，山火區域呈紅色一目了然！

二、紅外熱成像技術在消防預防方面的部分實例：

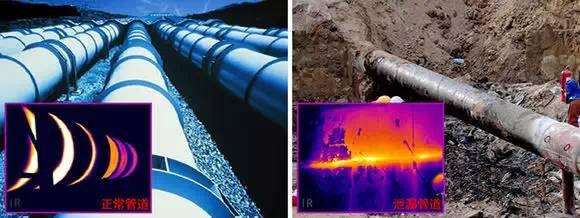

①、石化危險品行業：石油化工生產中的許多重要設備是在高溫高壓狀況下工作的，潛伏著一些易燃、易爆危險，要求對生產過程進行嚴格的在線監測，及時消除隱患。使用熱像儀能檢測產品傳送和管道、耐火及絕熱材料、各種反應爐的腐蝕、破裂、減薄、堵塞以及泄漏等有關信息，可快速而準確地得到設備和材料表面二維溫度分布。直接發現可能發生事故的隱患！

②、森林消防方面：紅外熱成像直接對溫度場成像，并且測溫精細，一般高于環境溫度0.05℃的溫差即可成像。將高靈敏、大分辨率的熱成像探測器用于山林防火，是目前預警早期山火不可替代的重要手段。如果和其他手段相結合，是目前山火早期預警的最優方案！

紅外熱成像直接發現可見光無法看到的火災熱點（有圖發紅的部分）

③、電力行業：電力行業的消防預知性維護，是熱成像最成熟的領域，1980年至1983年四年中，我國利用自制的熱像儀對華北電力網內的20座發電廠、8座變電站和24條高壓線的10000多個插頭進行了過熱檢查，發現不正常發熱點500多處，嚴重過熱為100處，由于及時處理，未發生火災事故。

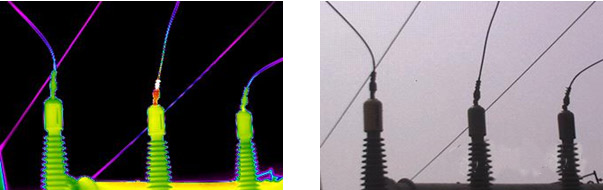

電力斷路器中段鐵帽放熱！

三、紅外熱成像技術在消防救險中的應用方案：

①、無人機方案：紅外熱成像最新型的消防應用方法就是無人機搭載紅外熱成像探測頭的全局監控、指揮方案！由于現在無人機技術的突破以及高分辨率小型化熱成像探測器的使用，使得在高空對重大火災現場進行紅外監控變成了可能！

無人機紅外熱成像消防監控主要優勢：首先、在高空對地面險情直接看出熱溫度場圖像，便于指揮消防部隊高效、安全地?fù)岆U(xiǎn)！其次、搭配紅外熱成像的測溫功能，在成像的同時，直接探測地面最高溫位置，及時發現處于爆燃臨界點的隱患，最后、搭載高性能紅外探測器的無人機還可以在現場進行關鍵區域的數字圖像拍攝，因?yàn)樗袌D像都是熱場圖，在地面可詳細分析火情。

紅外熱成像無人機具體配置方案：

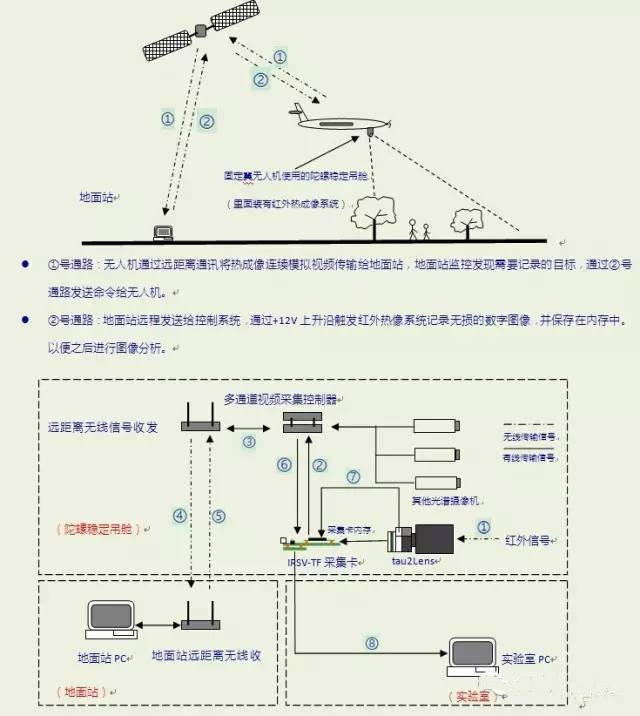

A、數字圖像傳輸方案：

參考選配件：Tau2-640紅外機芯；IRSV-TF數字圖像采集卡；

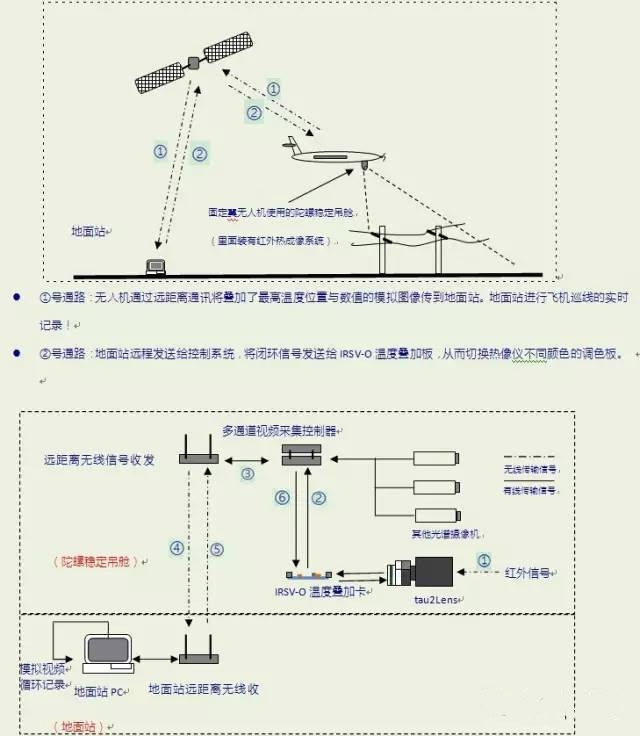

B、測溫模擬圖像方案：

參考選配件：Tau2-640（全屏測溫）紅外機芯；IRSV-O模擬圖像溫度疊加板；

C、上述兩種傳輸方案統合，在傳輸模擬測溫圖像的同時，記錄數字紅外圖像。

參考搭配配件：Tau2-640（全屏測溫）紅外機芯；IRSV-O溫度測量板；IRSV-TF紅外數字圖像采集卡。

信號鏈路圖為上文A +B鏈路圖合成。

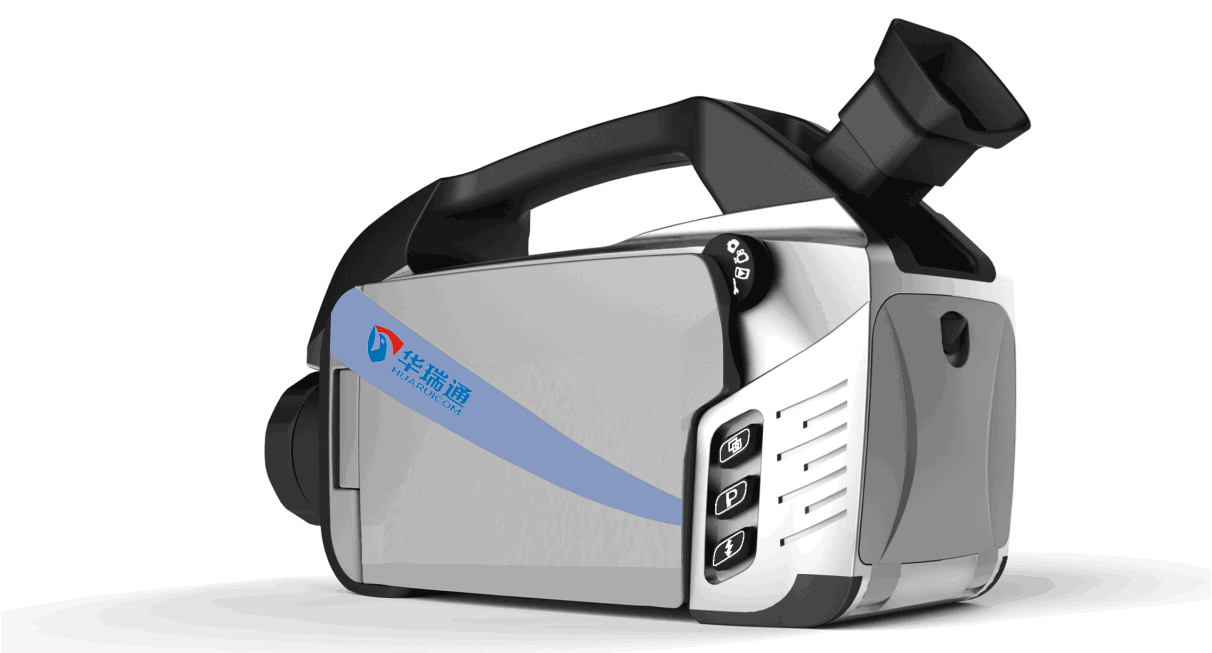

②、手持式紅外熱像儀在現場的使用：

在傳統的火災搜救過程中，當火災現場布滿濃煙，可見度極低時，消防員是靠觸摸、感覺和傾聽，在濃煙中盲目前進，嘗試著挽救生命。沒有熱像儀的消防隊員在濃煙中小心的行走和搜尋、躲避障礙物、尋找門和空間上占用了太多的本來就很有限的救援時間，而這一延誤大大減少了等待救援的人的獲救機會。

如果使用紅外熱像儀，消防員很快就發現等待救援的人，同時，消防隊員的危險相對來說降低了許多，因?yàn)樗麄冊谖ｋU(xiǎn)的環境中停留的時間減少了。在如此復雜的環境中，他們可以清晰的發現與工作并存的所有可能存在的危險。紅外線具有非常強的濃煙穿透能力，使我們輕易得發現所有的熱源，例如等待救援者，火苗或其他的危險。熱像儀在市場上推出已久，其優越的性能已充分得到了證實。
